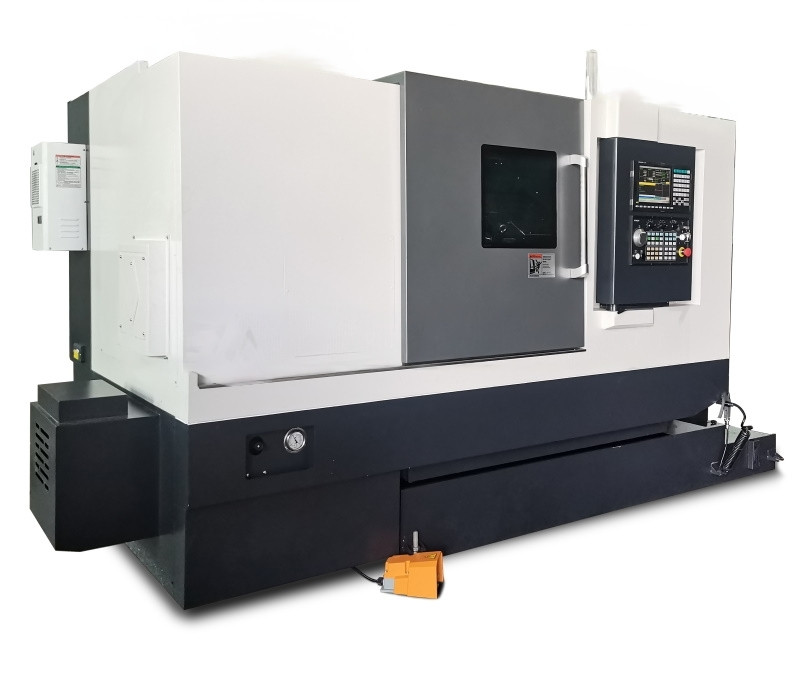

Горизонтальный токарный станок с ЧПУ TZ-750M с наклонной станиной
- Под заказ
Отправка с 12 мая 2025543 800 руб.
Munzer TZ-750M - горизонтальный токарный станок с ЧПУ для высокопроизводительной обработки металла. Область применения: машиностроение, авиационно-космическая и автомобильная промышленность, приборостроение. В данной модели используются передовые разработки станкостроения, что позволяет изготавливать детали сложной формы и эффективно решать большой спектр металлообрабатывающих задач. Линейные направляющие THK (Япония) обеспечивают высокую точность и скорость перемещения. Благодаря шарико-винтовым передачам NSK (Япония) достигается высокая точность резания независимо от условий и формы изготавливаемой детали. Система управления FANUC (Япония) с широкими возможностями программирования позволяет просто и быстро управлять рабочими процессами, а также полностью автоматизировать их.
Особенности станка TZ-750M:
• Станина с наклоном 30°;
• Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью;
• Все литые элементы рассчитаны методом конечных элементов (FEA) для устранения перекоса и увеличения демпфирующих свойств литых элементов;
• Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность.
|
Технические характеристики |
|
|
Модель станка |
ТZ-750M |
|
Торговая марка |
Munzer |
|
Система управления |
Fanuc 0i-TF Plus(5) |
|
Угол наклона станины |
30° |
|
Параметры обработки |
|
|
Максимальный диаметр заготовки, мм |
Ø630 |
|
Максимальный диаметр точения, мм |
Ø450 |
|
Максимальная длина точения, мм |
685 |
|
Максимальный диаметр прутка, мм |
Ø72 |
|
Перемещения |
|
|
Ход по оси X / Z, мм/мин |
270/810 |
|
Ускоренная подача по оси X / Z, м/мин |
24/24 |
|
Модель двигателя оси X / Z |
Fanuc βis22/3000 / Fanuc βis22/3000 |
|
Мощность привода по оси X / Z, кВт |
3/3 |
|
Точность позиционирования, мм |
±0.008 |
|
Повторяемость, мм |
±0.005 |
|
Шпиндель |
|
|
Модель шпинделя |
А2-8 |
|
Размер токарного патрона |
10 дюймов/254 мм |
|
Модель двигателя шпинделя |
Fanuc βilP30/8000-B |
|
Диаметр отверстия шпинделя, мм |
Ø87 |
|
Максимальная скорость вращения шпинделя, об/мин |
2500 |
|
Мощность двигателя шпинделя (15 мин/60 мин), кВт |
15/18.5 |
|
Максимальный крутящий момент (15 мин/60 мин), Нм |
191/236 |
|
Револьверная головка |
|
|
Тип револьверной головки |
BMT55-12T |
|
Количество инструментов |
12 |
|
Сечение наружной державки, мм |
25х25 |
|
Диаметр расточной державки, мм |
Ø40 |
|
Подача СОЖ через револьверную головку |
Включено |
|
Мощность привода, кВт |
2.7 |
|
Максимальный крутящий момент, Нм |
46 |
|
Частота вращения, об/мин |
4200 |
|
Задняя бабка |
|
|
Тип задней бабки |
Ручная с гидравлической программируемой пинолью |
|
Конус пиноли задней бабки |
MT5 |
|
Ход пиноли задней бабки, мм |
80 |
|
Диаметр пиноли задней бабки, мм |
Ø80 |
|
Габаритные размеры и вес |
|
|
Габаритные размеры станка, мм |
4550x1739x1998 |
|
Вес станка, кг |
4700 |
- Цена: 543 800 руб.
